R É T E G E K

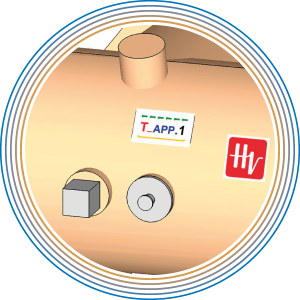

Marker1 – tartály

In some countries and at some points in history, what news media and the public have considered “newsworthy” has met different definitions, such as the notion of news values.

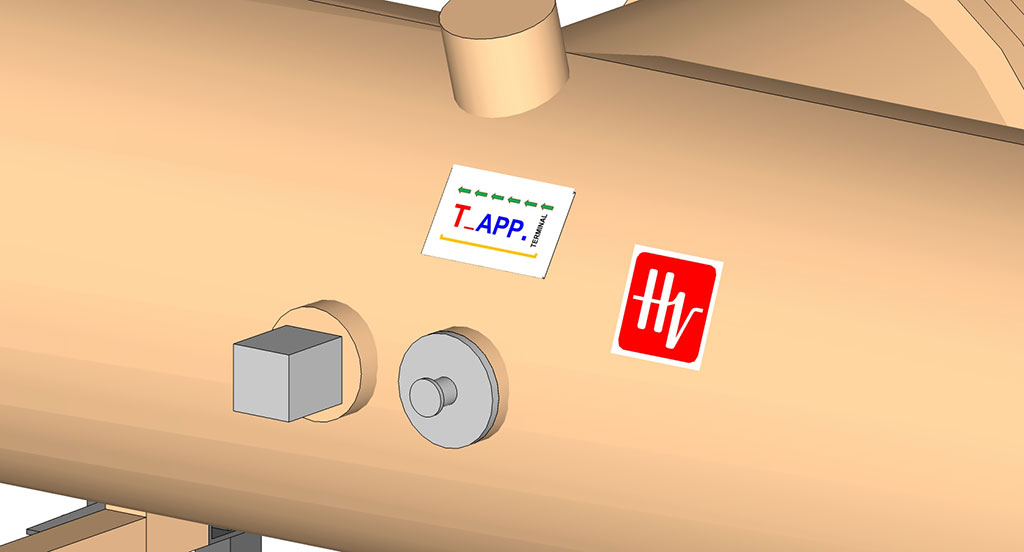

1. réteg – Tandetron gyorsító tartály
A tartályban SF6 szigetelőgáz teszi lehetővé, hogy 2 millió voltos feszültséget hozzunk létre.

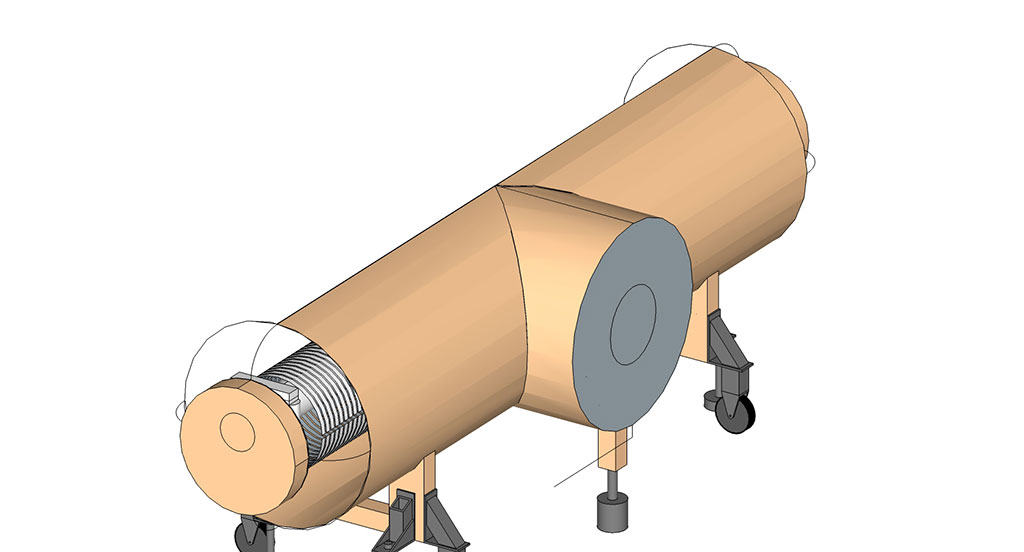

2. réteg – A terminál elektróda és az ekvipotenciális gyűrűk
A középen elhelyezkedő terminált a szemközti oldalról benyúló nagyfeszültségű tápegység tölti fel, maximum 2 MV-ra.

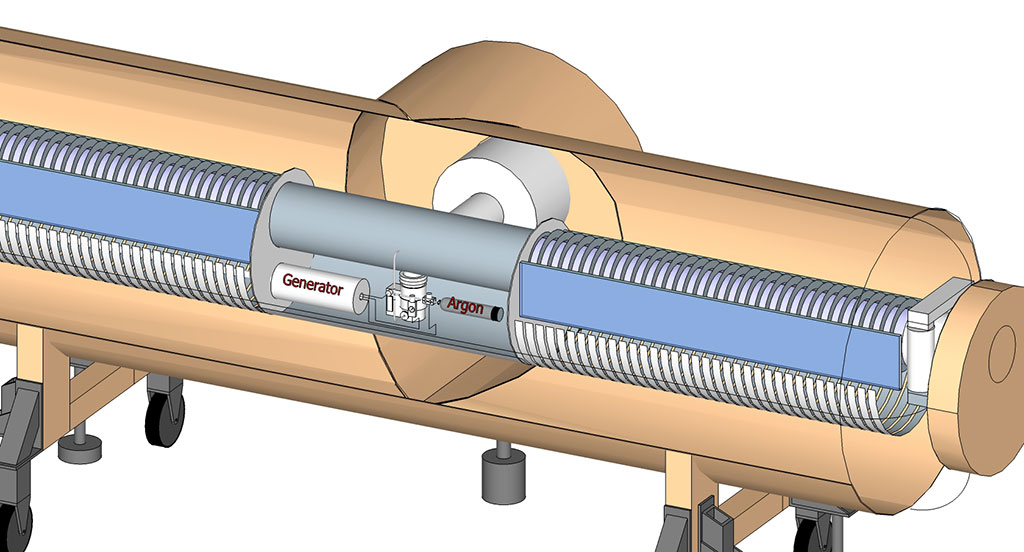

3. réteg – A terminál belseje
A terminál belsejében helyezkedik el a generátor, a turbó szivattyú, a nyomásmérő és az argon palack.

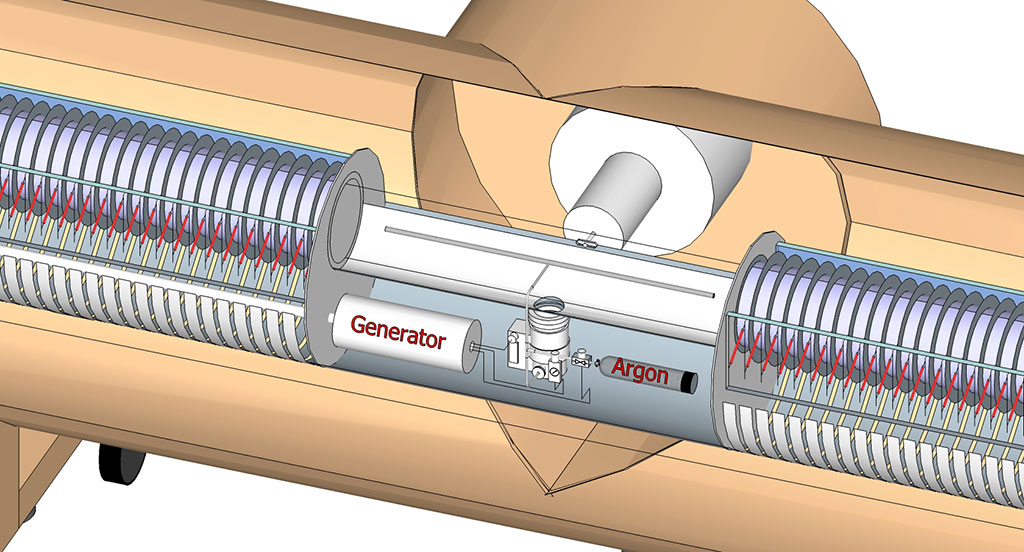

4. réteg – A terminál belsejében: a lefosztó csatorna
Az argon gáz bekerül a lefosztó csatornába, ami egy hosszú és vékony cső, benne a nyomás ~ 10-2 –10-3 mbar. A turbó szivattyú folyamatosan szívja a nagyvákuum csövet, ahol a nyomás ~ 10-6 mbar.

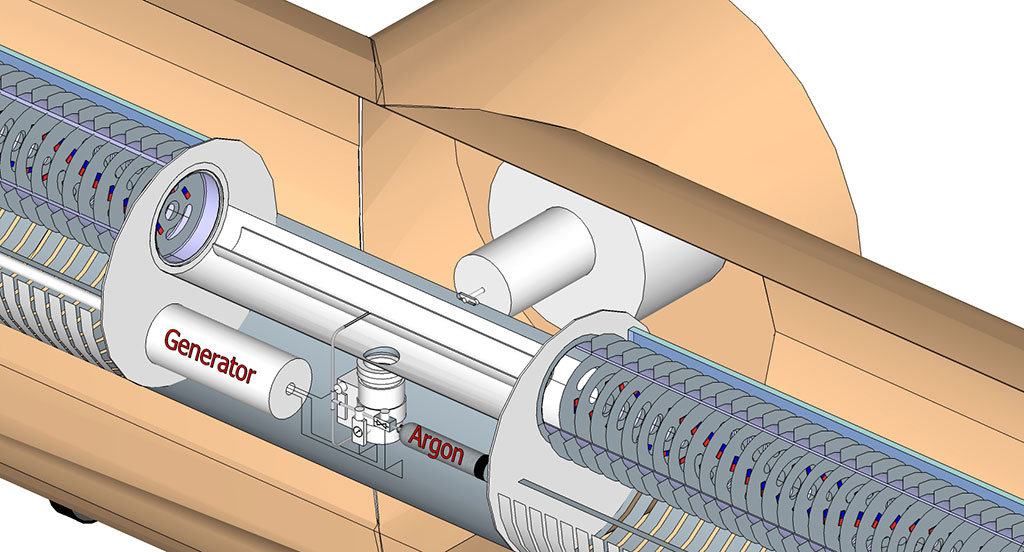

5. réteg – A lefosztó csatorna belseje
A lefosztó csatornába belépő negatív ionok az argon atomokkal ütközve elveszítik egy vagy több elektronjukat, így pozitív ionként haladnak tovább. A lefosztó csatorna átmérője a jobb láthatóság miatt fel van nagyítva.
